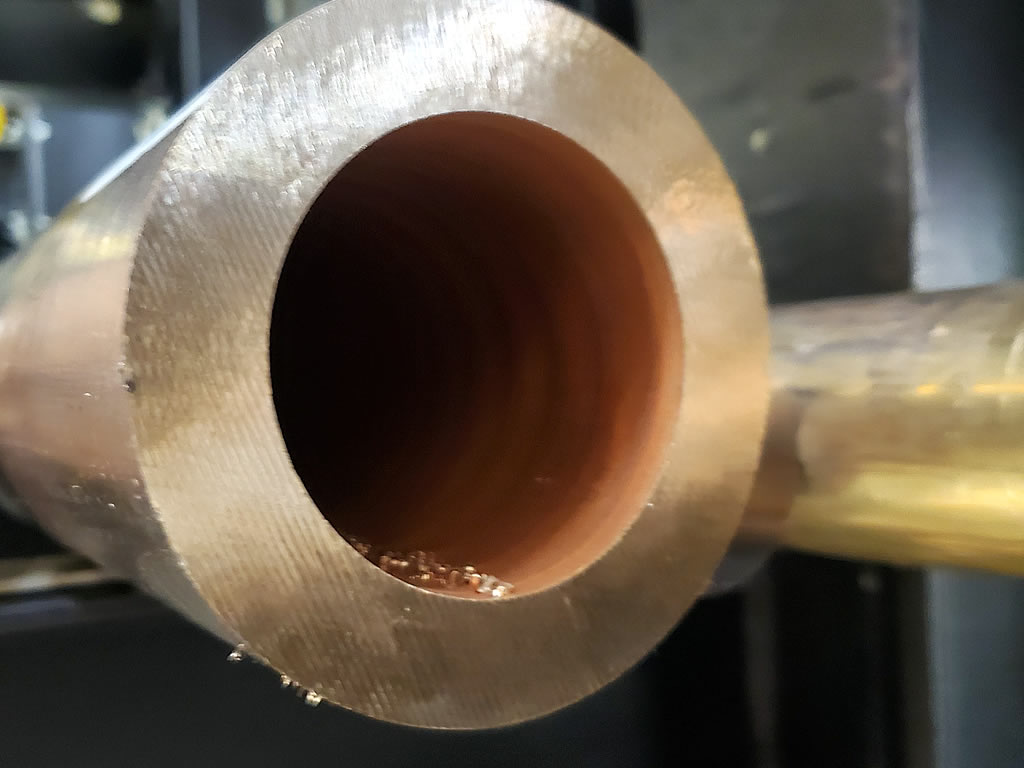

SAE660 / CC493K是一種具有良好機(jī)械加工性能和合理的強(qiáng)度及硬度水平的銅合金。以下是SAE660 / CC493K的詳細(xì)信息：

相關(guān)標(biāo)準(zhǔn)

• SAE660

• CC493K

• C93200

• CuSn7Zn4Pb7

• 2.1090 (RG7)

化學(xué)成分（標(biāo)稱）

• 銅：83.0%

• 錫：7.0%

• 鉛：7.0%

• 鋅：3.0%

機(jī)械性能（所有尺寸連續(xù)鑄造的最小值）

• 抗拉強(qiáng)度（UTS）：205 N/mm²

• 0.2%屈服強(qiáng)度：100 N/mm²

• 延伸率：15%

• 硬度：70 HB

主要特性

• 高耐磨性

• 極佳的可加工性

• 良好的密封性能

典型物理性能

• 熔點(diǎn)：977°C

• 密度：8.93 g/cm³

• 熱導(dǎo)率（室溫）：58 W/m·K

• 熱膨脹系數(shù)（20-200°C）：18 x 10?? / °C

• 電導(dǎo)率：12% IACS

• 彈性模量：100 GPa

加工性能

• 熱成形性：不推薦

• 冷成形性：不推薦

• 可加工性評(píng)級(jí)（自由切削黃銅=100）：70%

• 應(yīng)力消除溫度范圍：260°C（每英寸厚度1小時(shí)）

• 最高工作溫度：230°C

連接方法

• 釬焊：優(yōu)秀

• 釬焊：好

• 氧乙炔焊：不推薦

• 氣保護(hù)電弧焊：不推薦

典型用途

SAE660傳統(tǒng)上被用作通用的軸承、襯套和耐磨板，以及其他需要良好耐磨性和可加工性的工程部件。
