1.4122


一、1.4122產(chǎn)品簡介
1.4122的特點是具有優(yōu)異的機械性能（熱處理后）和與1.4016相當?shù)哪透g性。這種鋼也可以拋光到高光澤的表面。
二、1.4122材料標準
EN 10088-3：1.4122/X39CrMo17-1
DIN 17440：1.4122
三、1.4122可供形狀
棒材，板材，鍛件，管材【現(xiàn)貨價格查詢】
四、1.4122物理特性
密度（kg/dm3）：7.70
20°C時的電阻率（Ωmm2/m）：0.65
磁化率：是
20°C（W/m K）下的熱導率：29
20°C比熱容（J/kg K）：430
熱膨脹（K-1）
20–100°C:10.4 x 10-6
20–200°C：10.8 x 10-6
20–300°C:11.2 x 10-6
20–400°C：11.6 x 10-6
五、1.4122成份含量
碳 C：0.33~0.43
硅 Si：≤1.00
錳 Mn：≤1.00
磷 P：≤0.045
Liu S：≤0.030
鉻 Cr：15.50~17.50
鉬 Mo：0.90~1.30
鎳 Ni：≤1.00
釩 V：—
六、1.4122機械性能
1.4122可通過在750°C至850°C范圍內(nèi)保持溫度，然后在空氣或爐中緩慢冷卻來進行軟退火。在這種情況下，可以預期以下機械性能：
抗拉強度（N/mm2）Rm≤900
硬度HB≤280
1.4122可通過在980°C至1060°C之間保持溫度，然后在油或聚合物中冷卻來硬化。
回火溫度取決于所需的強度。通常規(guī)定的熱處理條件為QT750條件，通過在650°C至750°C溫度范圍內(nèi)回火獲得。QT后面的數(shù)字與zui小拉伸強度有關(guān)。在這種情況下，可以預期以下機械性能：
性能規(guī)范QT750
屈服強度（N/mm 2）Rp0.2≥550
抗拉強度（N/mm2）Rm 750–950
拉伸伸長率（%）A5≥12
沖擊能量（J）25°C ISO-V 直徑<60：≥20
直徑>60：≥14

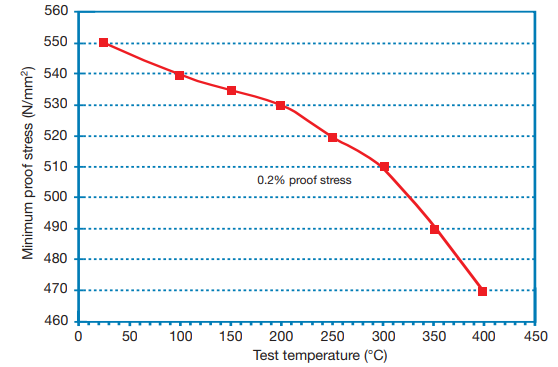

1.4122加工性能
自動車床加工：很少
可加工：中等
錘鍛和模鍛：很少
冷成型：很少
冷鐓：不常見
適合拋光：是的
1.4122應用領(lǐng)域
它在工業(yè)中用于生產(chǎn)軸，齒輪，主軸，主體和模具，用于生產(chǎn)塑料，金屬鑄件，心軸，閥門，刀柄，螺釘，銷和手術(shù)器械。
1.4122耐腐蝕性
由于鉻含量較高，17%，1.4122比1.4006和其他13%鉻不銹鋼更耐腐蝕。在中等腐蝕性介質(zhì)/低氯離子濃度環(huán)境中表現(xiàn)出良好的耐腐蝕性。盡管鉬的加入增加了1.4122鋼對含氯環(huán)境的抵抗力，但它不適合在海水應用中使用，除非它有陰極保護。當1.4122表面經(jīng)過精細研磨或拋光時，可獲得zui佳的耐腐蝕性。
【現(xiàn)貨價格查詢】訪問【上海牧巖合金網(wǎng)站】了解更多！
