與普通304/316奧氏體不銹鋼相比，雙相不銹鋼系列的強(qiáng)度通常是普通304/316奧氏體不銹鋼的兩倍，并且具有顯著的抗腐蝕性能。增加不銹鋼的鉻含量將提高其耐點蝕性能。然而，推斷合金耐點蝕性能的點蝕當(dāng)量數(shù)（PREN）在其公式中還包括許多其他元素。這種微妙之處可以用來解釋UNS S31803和UNS S32205之間的區(qū)別是如何形成的，以及它是否重要。
隨著雙相不銹鋼的發(fā)展，其zui初的規(guī)格為UNS S31803。然而，一些領(lǐng)先的制造商一直在生產(chǎn)這種牌號的產(chǎn)品，使其達(dá)到允許規(guī)格的上限。這反映了他們希望zui大限度地提高合金的腐蝕性能，這得益于AOD煉鋼工藝的發(fā)展，該工藝允許對成分進(jìn)行更嚴(yán)格的控制。此外，它還允許氮添加量受到影響，而不僅僅是作為背景元素存在。因此，性能好的雙相不銹鋼尋求大限度地提高鉻（Cr）、鉬（Mo）和氮（N）的含量。根據(jù)公式PREN=%Cr+3.3%Mo+16%N，成分符合規(guī)范底部的雙相合金與達(dá)到規(guī)范頂部的雙相合金之間的差異可以是幾個點。
為了區(qū)分在成分范圍頂端生產(chǎn)的雙相不銹鋼，引入了一種新的規(guī)格，即UNS S32205。S32205（F60）材質(zhì)的雙相不銹鋼完全符合S31803（F51）的標(biāo)題，反之則不然。因此，S32205可以雙重認(rèn)證為S31803。
合金1.4462 / DUPLEX UNS S31803 / UNS S32205
相應(yīng)標(biāo)準(zhǔn)：EN 1.4462，UNS S31803，UNS S32205，ASTM A182 F51 / F60
S32205材質(zhì)說明
雙工UNS S31803是市場上常見的雙相不銹鋼。它具有非常好的抗局部腐蝕和應(yīng)力腐蝕開裂的能力以及高機(jī)械強(qiáng)度。它廣泛用于石油和天然氣，水力發(fā)電，壓力容器，紙漿和造紙，結(jié)構(gòu)部件和化學(xué)品船。由于脆化，該合金不適合在高于300℃的溫度下使用。

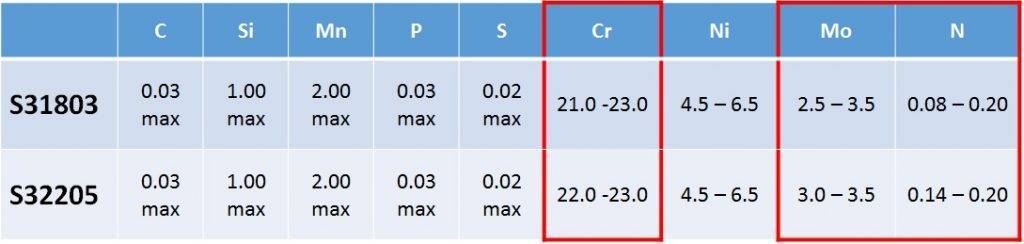

S32205與S31803化學(xué)成分--元素含量%

S32205產(chǎn)品標(biāo)準(zhǔn)：EN 10088-3，ASTM A276，ASTM A479，ASTM A182-11A（僅化學(xué)成分和機(jī)械性能）
S32205認(rèn)證：NACE MR0175，NORSOK M650，NORSOK M630 MDS D41 / D43 / D44 / D45 / D47
S32205應(yīng)用【現(xiàn)貨價格查詢】
主要應(yīng)用是針對具有高耐腐蝕性的特殊要求的細(xì)節(jié)。
S32205的特點是：
•在含鹵化物的環(huán)境中具有高抗應(yīng)力腐蝕開裂性。
•高抗點蝕和縫隙腐蝕。
•高抗全面腐蝕性。
•機(jī)械強(qiáng)度高。
•高抗腐蝕腐蝕和腐蝕疲勞。
S32205機(jī)械性能
屈服強(qiáng)度        拉伸強(qiáng)度                      硬度
RP0.2 MPA    RM MPA         伸長率[％]   [HB]       PRE
≥450       650 - 880           ≥25        ≤270      ≥33
≥500       700 - 950           ≥20               ≥33
≥460        640 - 840           ≥25               ≥33
S32205熱處理
在1020-1100℃下進(jìn)行固溶退火，然后進(jìn)行水淬。
S32205焊接性
很好。
【現(xiàn)貨價格查詢】訪問【上海牧巖合金網(wǎng)站】了解更多！
