A182 F904L


>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>產(chǎn)品簡介<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<
上海牧巖合金庫存用于要求中等到高耐腐蝕性的F904L合金管（UNS N08904）。F904L合金是一種低碳高合金奧氏體不銹鋼，最初被開發(fā)用于抵抗稀硫酸中的腐蝕。由于鉻，鎳，鉬和銅的結(jié)合，該牌號(hào)大大提高了對(duì)強(qiáng)還原酸（尤其是硫酸）的抵抗力。F904L合金管還非常耐點(diǎn)蝕/縫隙腐蝕和應(yīng)力腐蝕開裂的氯化物侵蝕。F904L合金在所有條件下均是非磁性的，具有驚人的韌性，并具有良好的可成形性和可焊性。
>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>材料標(biāo)準(zhǔn)<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<
A182 F904L-EN 1.4539-UNS N08904-904L
>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>可供形狀<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<
棒材，板材，鍛件，管材【現(xiàn)貨價(jià)格查詢】
>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>成份含量<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<
碳 C：≤0.02
錳 Mn：≤2.00
磷 P：≤0.040
硫 S：≤0.030
硅 Si：≤1.00
鎳 Ni：23.0-28.0
鉻 Cr：19.0-23.0
鉬 Mo：4.0-5.0
銅Cu：1.00-2.00
氮 N：≤0.10
>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>機(jī)械性能<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<
抗拉強(qiáng)度：≥490 MPa
屈服強(qiáng)度：≥230MPa
伸長率：≥35％
硬度HB：≤230
>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>主要特點(diǎn)<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<
@耐均勻腐蝕性好
@良好的抗點(diǎn)蝕和縫隙腐蝕性能
@非常好的抗應(yīng)力腐蝕開裂性能
@良好的抗晶間腐蝕性能
@良好的成形性和焊接性
>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>耐腐蝕性<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<

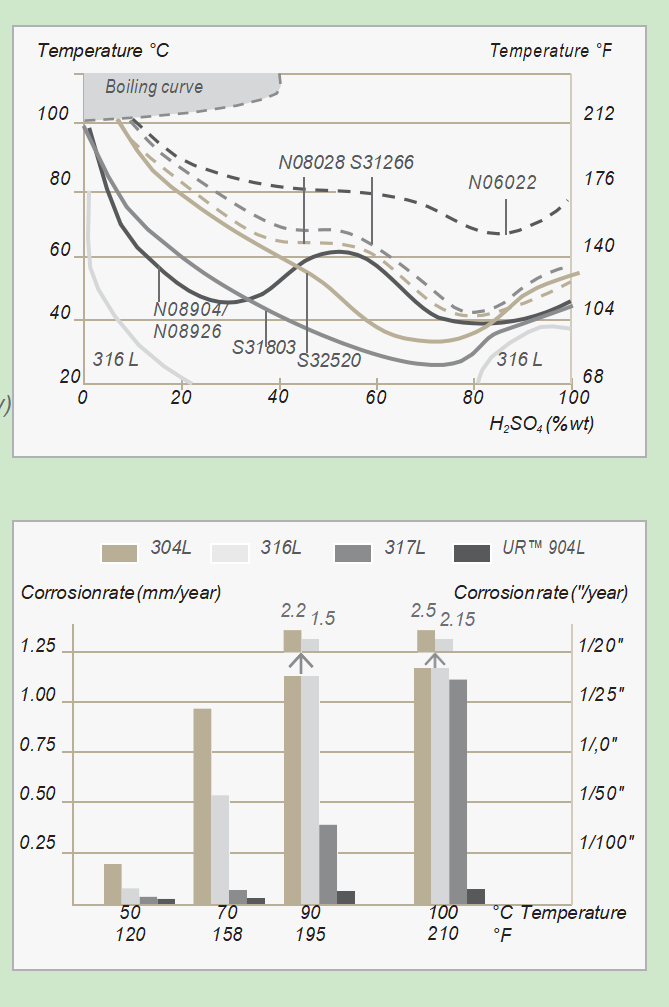

均勻腐蝕
均勻腐蝕的特征是與腐蝕介質(zhì)接觸的鋼表面均勻腐蝕。如果腐蝕速率小于0.1mm/年，則通常認(rèn)為電阻良好。由于其高鉻、鎳和鉬含量以及與銅的合金化，A182 F904L即使在稀硫酸和jia酸等還原環(huán)境中也會(huì)鈍化。其高鎳含量有助于其在活性狀態(tài)下相對(duì)較低的腐蝕速率。
晶間腐蝕
A182 F904L的碳含量非常低。這意味著與普通熱處理和焊接相關(guān)的碳化物沉淀風(fēng)險(xiǎn)很小。從而消除了普通熱處理和焊接后的晶間腐蝕風(fēng)險(xiǎn)。
應(yīng)力腐蝕開裂
A182 F304和A182 F316型常規(guī)鋼在某些條件下對(duì)應(yīng)力腐蝕開裂（SCC）敏感，即在材料中的拉應(yīng)力和特殊環(huán)境下，通常也會(huì)出現(xiàn)高溫。隨著鎳和鉬含量的增加，抗SCC的能力增強(qiáng)。由于鎳和鉬含量高，A182 F904L在氯化物溶液、濃氫氧化物溶液和富含liu化氫的環(huán)境中具有很高的抗應(yīng)力腐蝕開裂能力。
點(diǎn)蝕和縫隙腐蝕
抗點(diǎn)蝕和縫隙腐蝕的能力主要取決于材料中鉻、鉬和氮的含量。這通常通過使用材料的點(diǎn)蝕阻力當(dāng)量（PRE）來說明，該當(dāng)量可使用以下公式計(jì)算：=%Cr+3.3 x%Mo+16 x%N
>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>應(yīng)用領(lǐng)域<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<
A182 F904L的使用范圍從公用事業(yè)洗滌塔組件到酸和肥料生產(chǎn)設(shè)備，紙漿和紙張加工，海水冷卻設(shè)施。F904L用于含硫酸或磷酸的工藝，顯示出優(yōu)異的抗酸腐蝕能力。造紙，天然氣，制藥和化學(xué)工業(yè)也使用F904L來抵抗高溫，并在400-450攝氏度的溫度下使用。F904L合金管可以進(jìn)行焊接，機(jī)械加工，熱處理，退火，硬化和冷加工以用于多種用途。
【現(xiàn)貨價(jià)格查詢】訪問【上海牧巖合金網(wǎng)站】了解更多！
